17. Entwurfsmuster (Patterns)

Themen
Zur Bedeutung von Mustern
Die „klassischen“ Entwurfsmuster in der Softwareentwicklung
Warum sollte man Entwurfsmuster kennen und einsetzen?
Der richtige Umgang mit Entwurfsmustern
Folien
PDF


Zentrale Aspekte

  • Der Entwurf objektorientierter Software ist schwierig,
    und der wiederverwendbarer Software noch schwieriger.
  • Muster sind bewährte (abstrakte) Lösungen für wiederkehrende Fragestellungen.
  • Entwurfsmuster beschreiben interagierende Objekte und Klassen
    als maßgeschneiderte Lösung eines Problems.
  • Klar benannte Entwurfsmuster ermöglichen eine
    höhere Abstraktionsebene der Softwareentwicklung.
  • Entwurfsmuster sind kein Selbstzweck.
    Sie können zu sparsam und zu viel eingesetzt werden.

Beispiel für ein Entwurfsmuster

Im Rahmen der Vorlesung wird ein Entwurfsmuster, das „Observer-Pattern“, vorgestellt. Da im online verfügbaren Foliensatz nur das UML-Diagramm enthalten ist, nicht aber das Schema zur Verdeutlichung eines Anwendungsfalles, seien beide Abbildungen nachfolgend wiedergegeben.

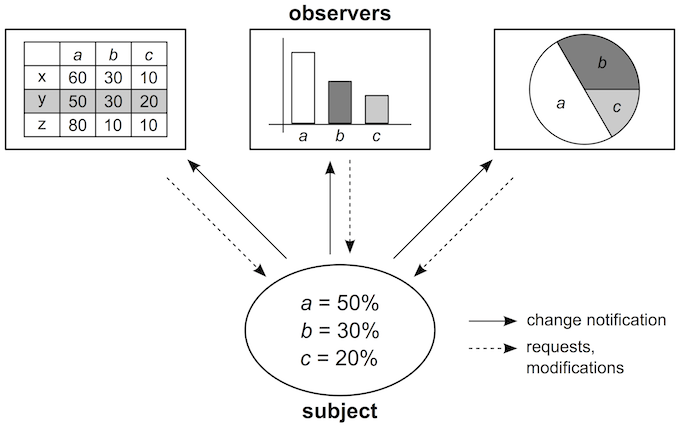

Abbildung 1: Beispiel für einen Anwendungsfall des „Observer“-Entwurfsmusters. Es gibt mehrere unterschiedliche Ansichten bzw. Darstellungsweisen von Daten, die in einem Objekt gespeichert sind. Das Datenobjekt sollte die Ansichten benachrichtigen, wenn sich die Daten ändern, die Ansichten können die Daten vom Datenobjekt abfragen und Änderungen der Daten (z.B. durch Nutzereingaben) an das Datenobjekt zurückmelden. Für ein UML-Diagramm des „Observer“-Entwurfsmusters, das zur Umsetzung dieser Situation verwendet werden kann, vgl. Abb. 2. Die Idee stammt aus [Gamma, 1995Gamma, Erich; Helm, Richard; Johnson, Ralph; Vlissides, John (1995): Design Patterns. Elements of Reusable Object-Oriented Software, Addison-Wesley, Boston], S. 293

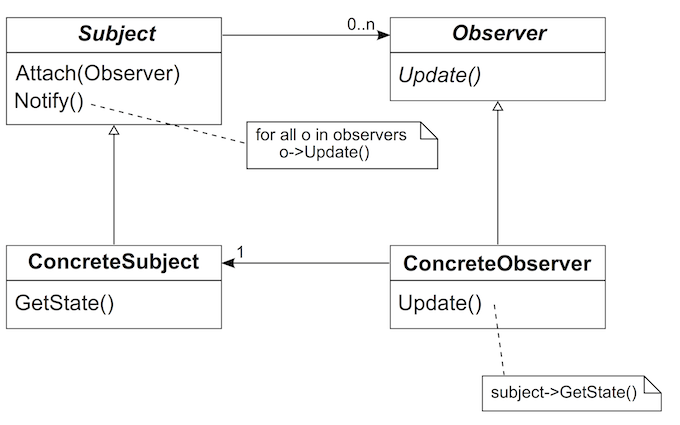

Abbildung 2: UML-Diagramm einer Realisierungsmöglichkeit des „Observer“-Entwurfsmusters. Es gibt zwei abstrakte Klassen (Subject und Observer) und zwei davon durch Vererbung abgeleitete konkrete Klassen (ConcreteSubject und ConcreteObserver). In einem Subject können beliebig viele Observer registriert werden, die dann bei einer Änderung benachrichtigt werden. Ein Observer beobachtet hingegen immer ein konkretes Subject und bezieht bei einer Benachrichtigung den aktuellen Zustand dieses Objektes. Das Diagramm ist gegenüber dem Beispiel in [Gamma, 1995Gamma, Erich; Helm, Richard; Johnson, Ralph; Vlissides, John (1995): Design Patterns. Elements of Reusable Object-Oriented Software, Addison-Wesley, Boston] S. 294 vereinfacht, es stellt nur eine mögliche Realisierung dieses Entwurfsmusters dar. Ein konkretes Beispiel für einen möglichen Anwendungsfall ist in Abb. 1 dargestellt.

Weiterführende Literatur

Eine kommentierte und handverlesene Liste mit weiterführender Literatur zum Thema. Die Auswahl ist zwangsläufig subjektiv.

Der „Klassiker“ zum Thema Entwurfsmuster ist mit Sicherheit das Werk der „Viererbande“: „Design Patterns“ von Gamma, Helm, Johnson und Vlissides [Gamma, 1995Gamma, Erich; Helm, Richard; Johnson, Ralph; Vlissides, John (1995): Design Patterns. Elements of Reusable Object-Oriented Software, Addison-Wesley, Boston]. Ein Buch, das zwei wesentliche Konzepte der Entwicklung objektorientiert programmierter Software zusammenführt, ist „Refactoring to Patterns“ von Joshua Kerievsky [Kerievsky, 2005Kerievsky, Joshua (2005): Refactoring to Patterns, Addison-Wesley, Boston]. Er greift gleichermaßen auf das Werk der „Viererbande“ wie auf das grundlegende Werk zum Refactoring von Martin Fowler [Fowler, 1999Fowler, Martin (1999): Refactoring. Improving the Design of Existing Code, Addison-Wesley Longman, Boston] zurück.

Einen etwas anderen Ansatz als die „Viererbande“ verfolgt Kent Beck in „Implementation Patterns“ [Beck, 2007Beck, Kent (2007): Implementation Patterns, Addison-Wesley, Upper Saddle River, NJ]. Seine Muster decken einen wesentlich breiteren Bereich von Mustern ab als die hier vorgestellten Entwurfsmuster. Den Zusammenhang der schematischen Darstellung von Klassen und Objekten über UML und Entwurfsmustern thematisiert Craig Larman [Larman, 2005Larman, Craig (2005): Applying UML and Patterns, Prentice Hall, Upper Saddle River, New Jersey]. Darüber hinaus gibt es noch eine ganze Reihe weiterer Werke, die sich mit dem einen oder anderen speziellen Aspekt bzw. Anwendungsgebiet von Mustern befasst [Fowler, 2003Fowler, Martin (2003): Patterns of Enterprise Application Architecture, Addison Wesley, Boston, Beck, 2004Beck, Kent; Andres, Cynthia (2004): Extreme Programming Explained. Embrace Change, Addison-Wesley, Boston, Evans, 2004Evans, Eric (2004): Domain-Driven Design, Addison Wesley, Boston, Meszaros, 2007Meszaros, Gerard (2007): xUnit Test Patterns, Addison-Wesley, Boston].

Der Ausgangspunkt für die Beschäftigung mit Mustern in der Softwareentwicklung lieferte das Werk „A Pattern Language“ des Architekten, Mathematikers und Systemtheoretikers Christopher Alexander [Alexander, 1977Alexander, Christopher; Ishikawa, Sara; Silverstein, Murray (1977): A Pattern Language, Oxford University Press, New York].

  • Alexander, Christopher; Ishikawa, Sara; Silverstein, Murray (1977): A Pattern Language, Oxford University Press, New York
  • Beck, Kent; Andres, Cynthia (2004): Extreme Programming Explained. Embrace Change, Addison-Wesley, Boston
  • Beck, Kent (2007): Implementation Patterns, Addison-Wesley, Upper Saddle River, NJ
  • Evans, Eric (2004): Domain-Driven Design, Addison Wesley, Boston
  • Fowler, Martin (1999): Refactoring. Improving the Design of Existing Code, Addison-Wesley Longman, Boston
  • Fowler, Martin (2003): Patterns of Enterprise Application Architecture, Addison Wesley, Boston
  • Gamma, Erich; Helm, Richard; Johnson, Ralph; Vlissides, John (1995): Design Patterns. Elements of Reusable Object-Oriented Software, Addison-Wesley, Boston
  • Kerievsky, Joshua (2005): Refactoring to Patterns, Addison-Wesley, Boston
  • Larman, Craig (2005): Applying UML and Patterns, Prentice Hall, Upper Saddle River, New Jersey
  • Meszaros, Gerard (2007): xUnit Test Patterns, Addison-Wesley, Boston
